Ausgesteifte Stahlspundwand

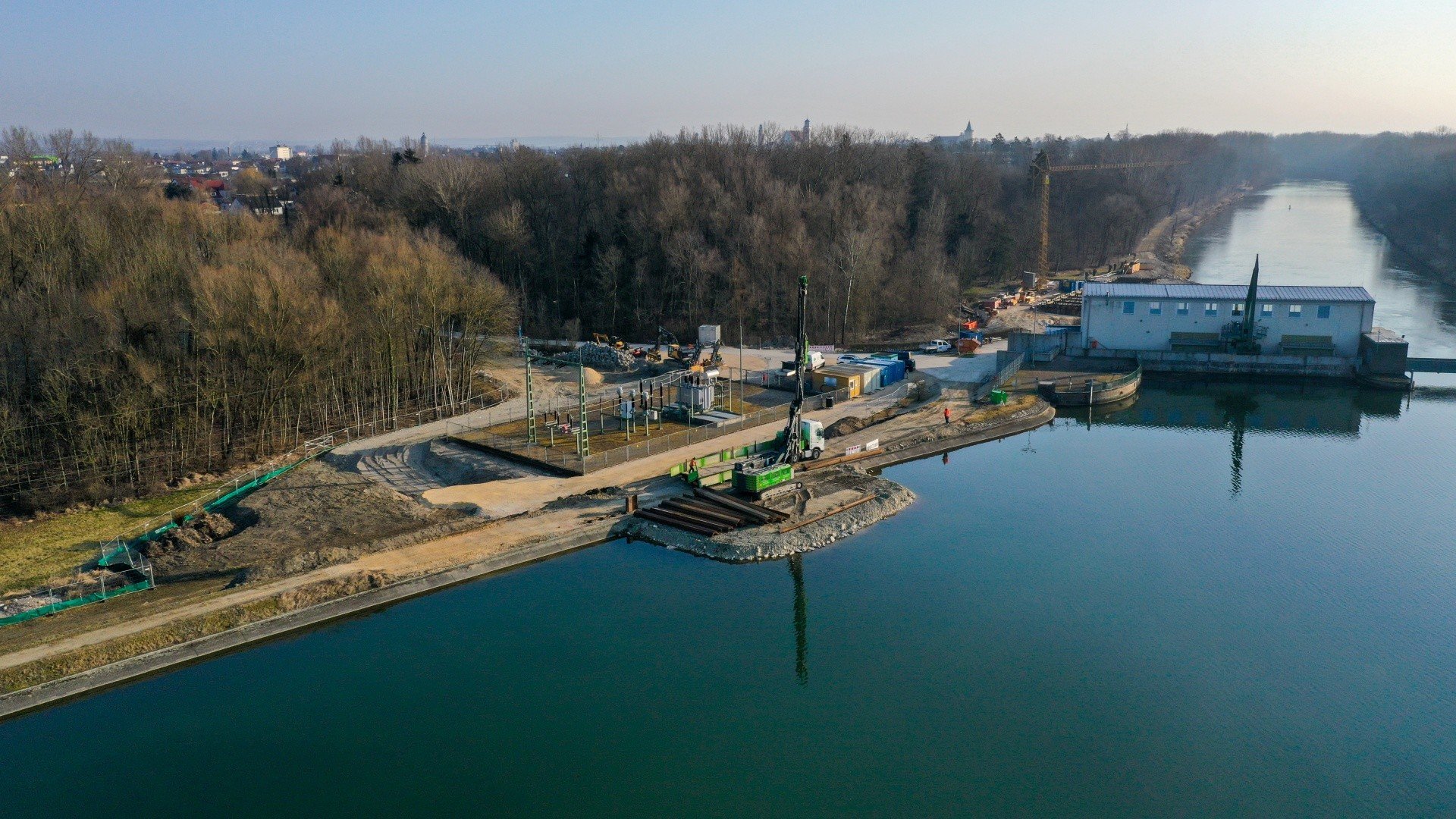

Die Obere Donaukraftwerke AG plant den Bau einer neuen Fischaufstiegsanlage am Wasserkraftwerk Faimingen in der Stauhaltung Lauingen. Die Anlage besteht aus zwei Schlitzpässen im Unter- und Oberwasser, einem Raugerinne, einer Brücke mit Spundwandgründung sowie einem Raugerinnebeckenpass.

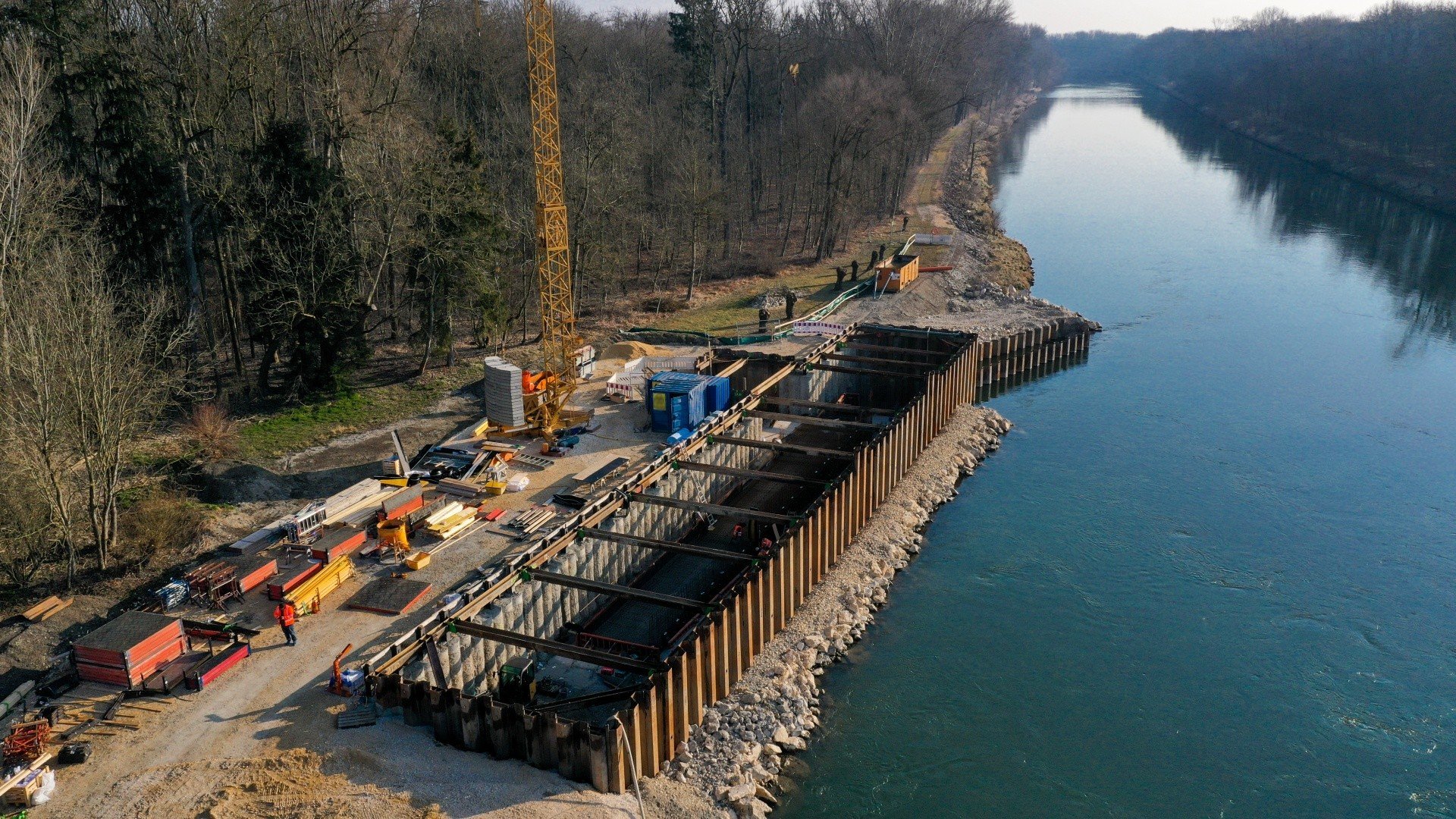

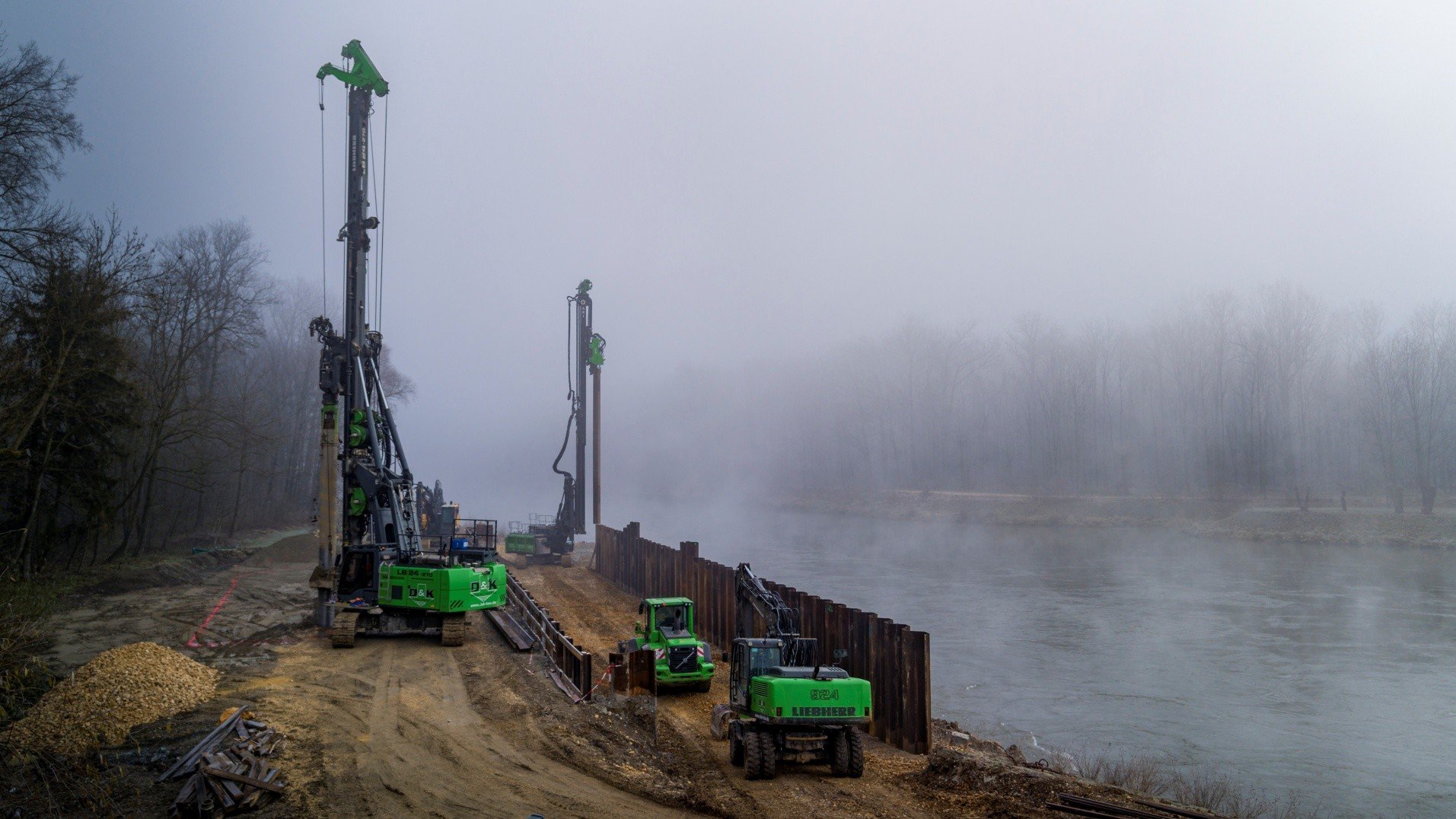

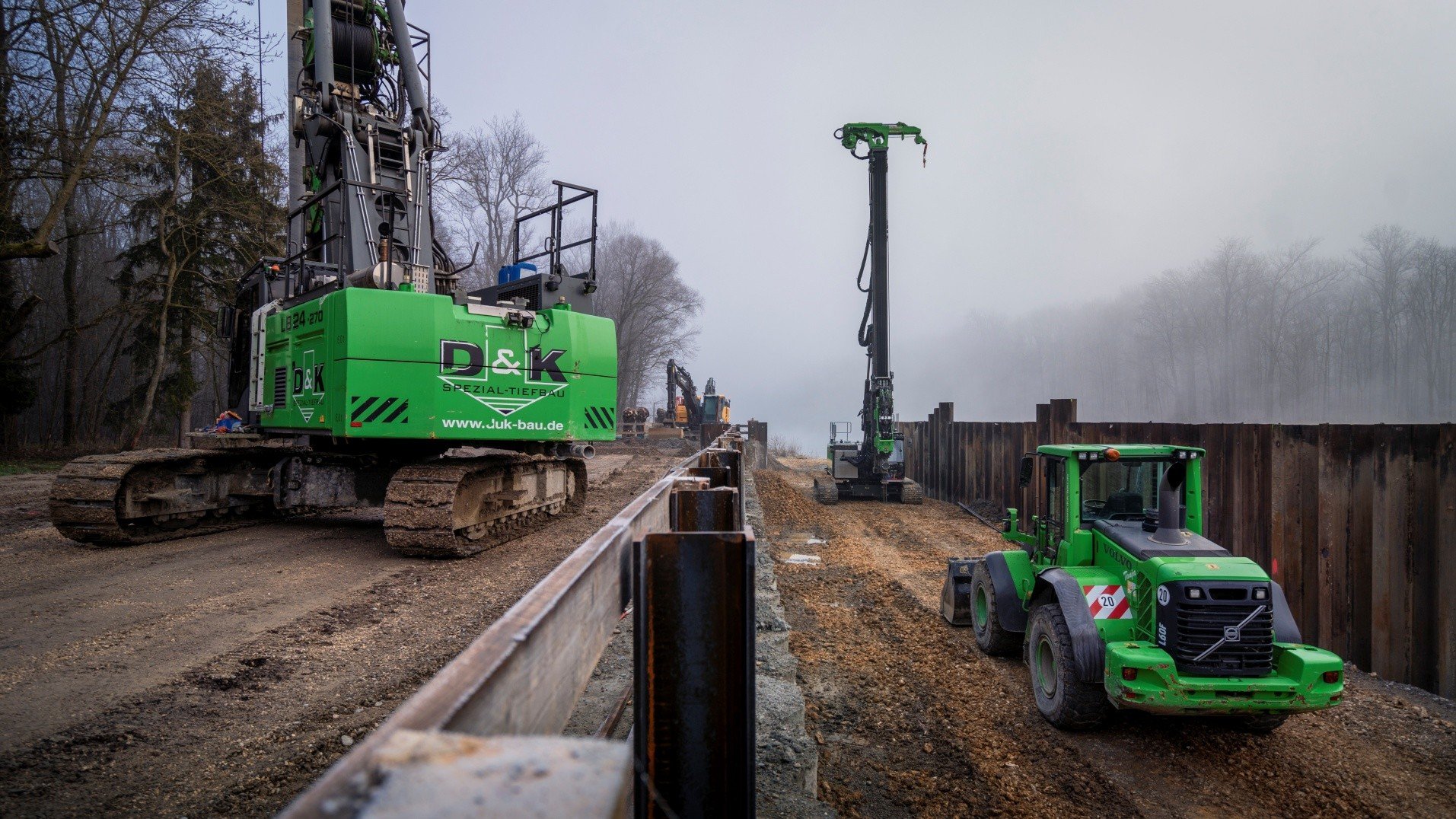

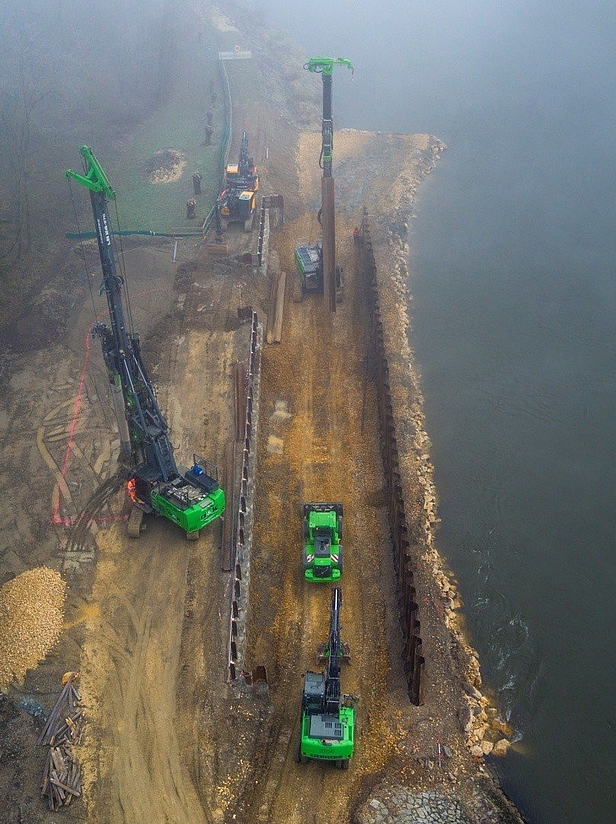

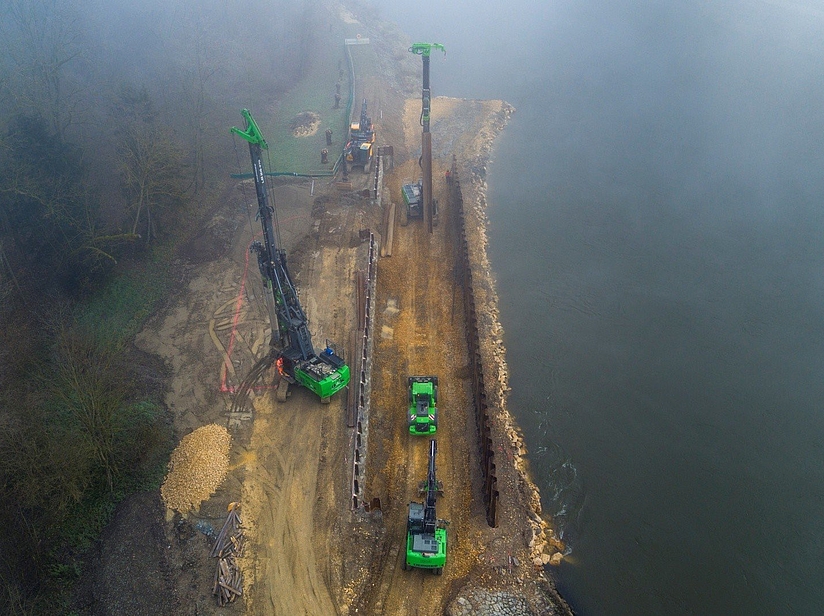

Die Herstellung des unterstromigen Schlitzpasses erfolgt in einem wasserdichten, ausgesteiften Baugrubenverbau mit Spundwänden und Bohrpfählen als Verbaukonstruktionen.

Diese Arbeiten haben wir im Auftrag der Scharpf GmbH aus Dirlewang ausgeführt.

Projektdaten:

• ca. 2.910 m²

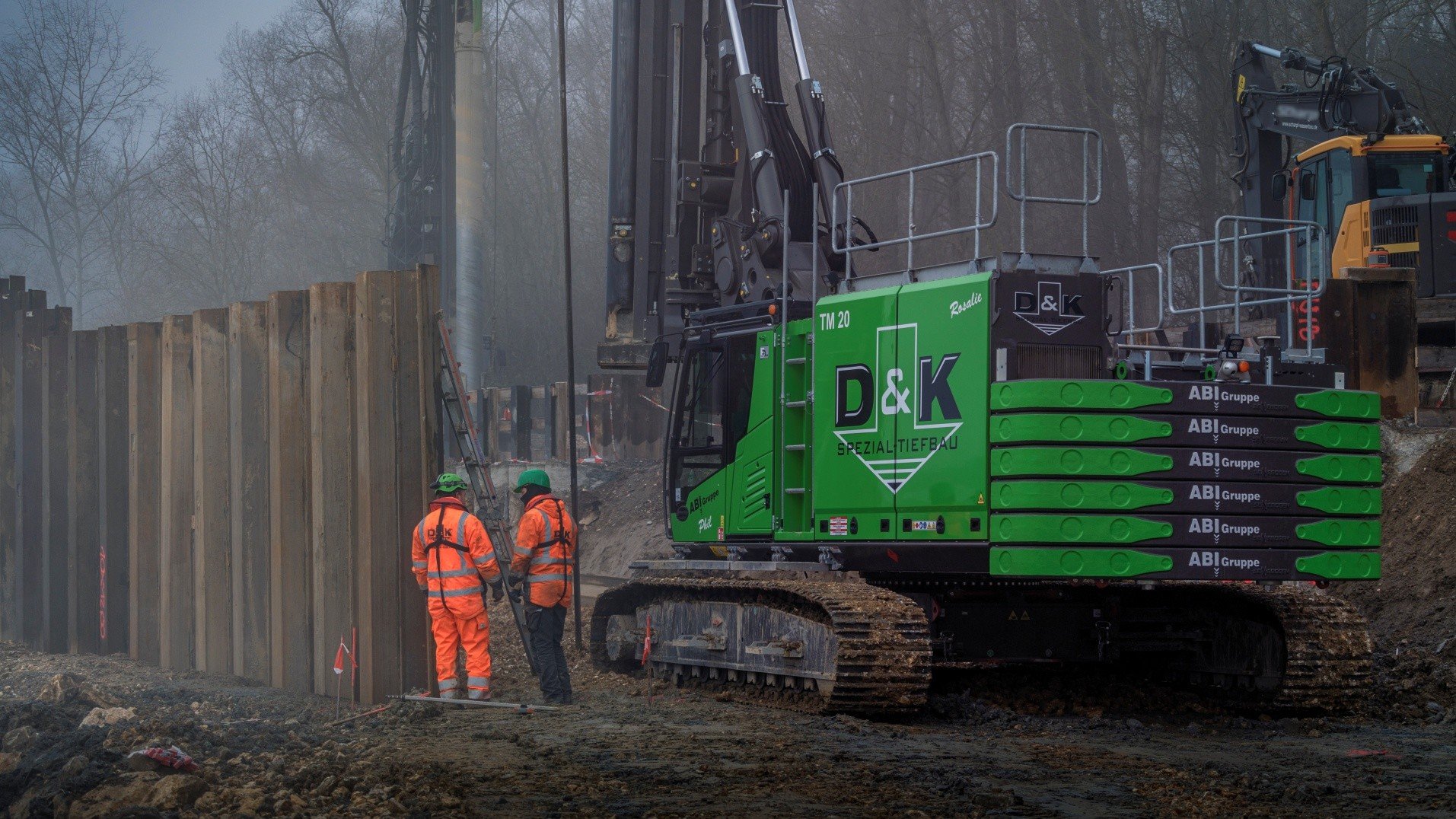

  Stahlspundwand in Längen bis 13,40 m
  Ausführung mittels Profile Typ Arcelor PU 12 + PU 18 in S 355 GP
• ca. 40 t
  Stahlaussteifung HEB 300 und HEB 400
• ca. 790 lfdm
  Ortbetonbohrpfähle Ø880 mit Einzellängen bis 12,94 m
• Herstellung eines wasserdichten Übergangs zwischen Bohrpfahl und Spundwand
