VDW-Bohrpfahlwand; überschnitten

Die Firma Matthäus Schmid GmbH & Co. KG aus Baltringen realisierte als Generalunternehmer in der Mittelstraße 4, in Laupheim, für die Volksbank Raiffeisenbank Laupheim-Illertal e.G, den Neubau eines Wohn- und Geschäftshaus.

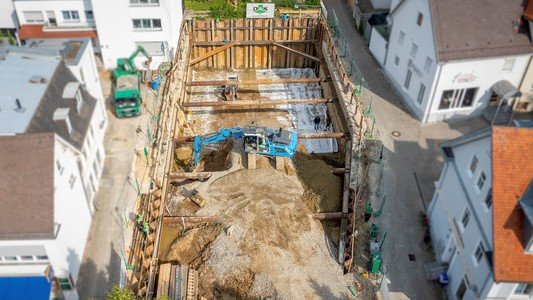

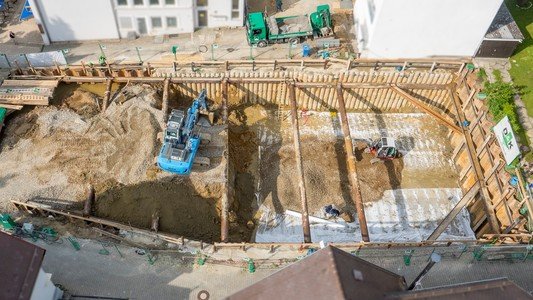

Für die Umsetzung der Maßnahme haben wir einen Baugrubenverbau ausgeführt, welcher aufgrund der beengten Innenstadtlage in einer Kombination aus Spundwand-, Trägerbohlverbau mit Spundwandausfachung und überschnittener VDW-Bohrpfahlwand umgesetzt wurde.

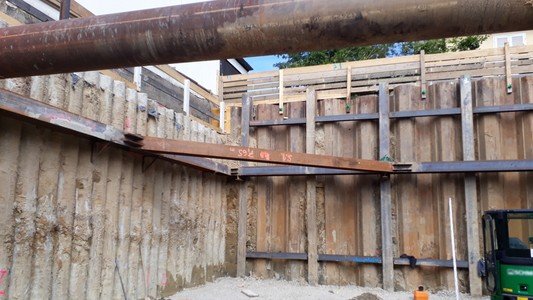

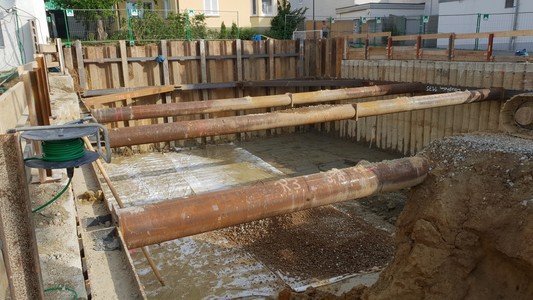

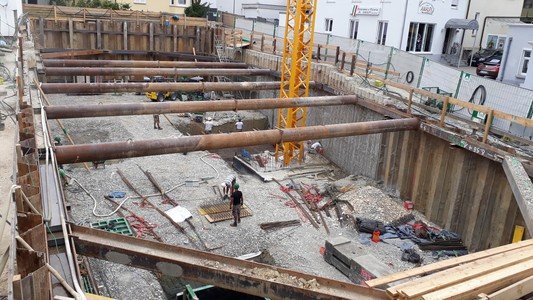

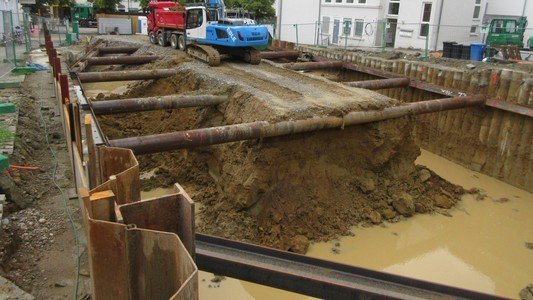

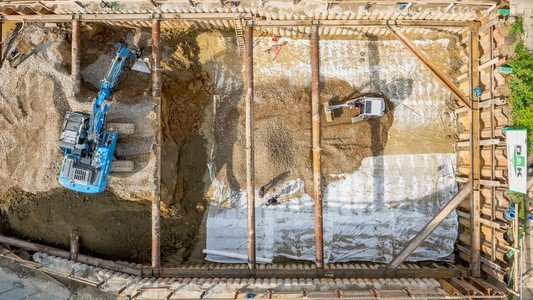

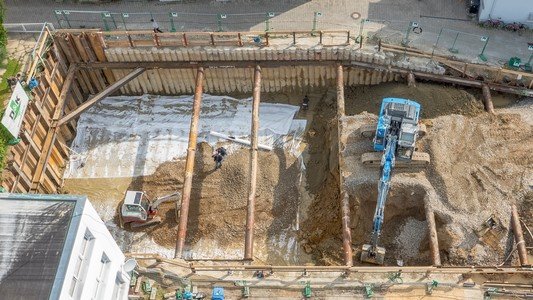

Nachdem eine Rückverankerung hinsichtlich der angrenzenden Nachbargebäude technisch nicht ausgeführt werden konnte, wurde die Baugrube im statisch-erforderlichen Bereich mittels Stahlrohrkonstruktion abgesteift.
Projektdaten:

ca. 440 m²
Stahlspundwände in Längen bis zu 8,00 m;
Ausführung mittels Profile Typ Arcelor PU12 in S 355 GP

9 Stk.
Verbauträger vom Typ HEB400 in Längen bis 10,00 m in S 235 JR.

ca. 400 m²

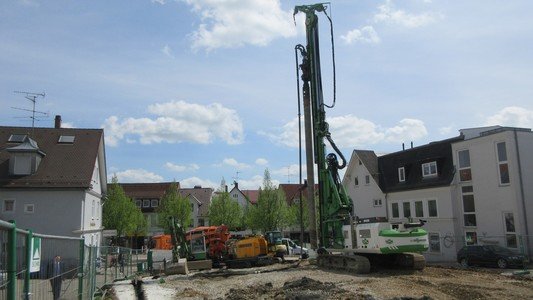

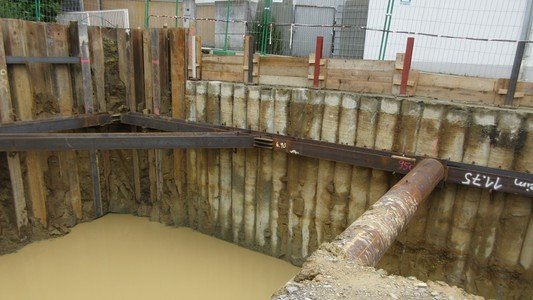

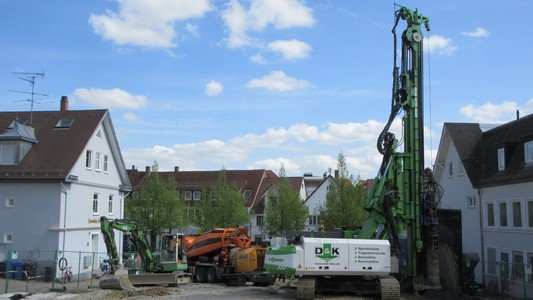

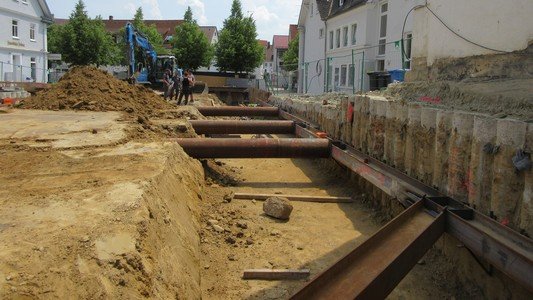

überschnittene VDW-Bohrpfahlwand Ø508
mit Pfahlängen bis 10,00 m

Leistungszeitraum:

April 2018 bis Dezember 2018
