überschnittene Ortbetonbohrpfahlwand; rückverankert

Die Eberhardt Immobilien GmbH aus Ulm führte die Neubebauung eines Areals in der Thränstraße durch. Hierzu waren Maßnahmen zur Baugrubensicherung erforderlich.

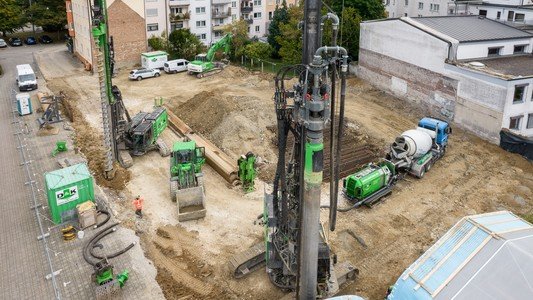

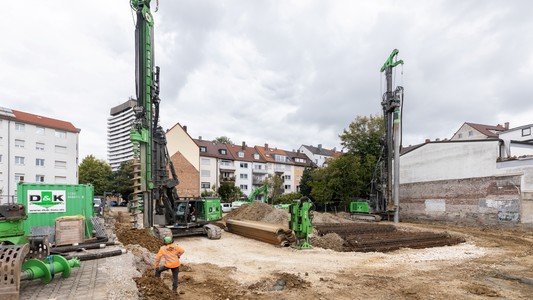

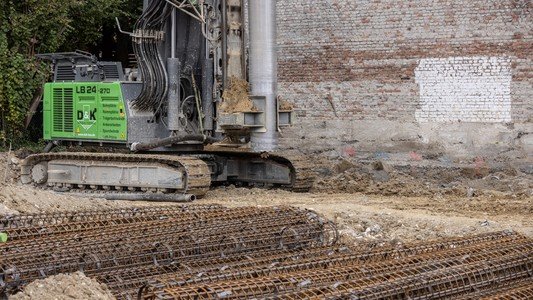

Durch die innerstädtische Lage wird die Baufläche von allen Seiten mit bebauten Grundstücken eingenommen. Dies machte es notwendig die Verbaumaßnahmen entsprechend anzupassen. In einigen Bereichen konnte mittels einer rückverankerten Stahlspundwand gearbeitet werden, in weiteren Bereichen war eine überschnittene Ortbetonbohrpfahlwand herzustellen. Diese konnte teils freistehend ausgeführt werden, in einigen Abschnitten war aber auch hier eine Rückverankerung zwingend.

Die Ausarbeitung der prüffähigen Statik und die Ausführungsplanung wurden von unserer Konstruktionsabteilung übernommen.
Projektdaten:

ca. 1.500 lfdm

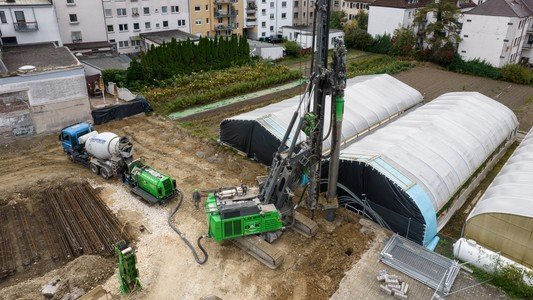

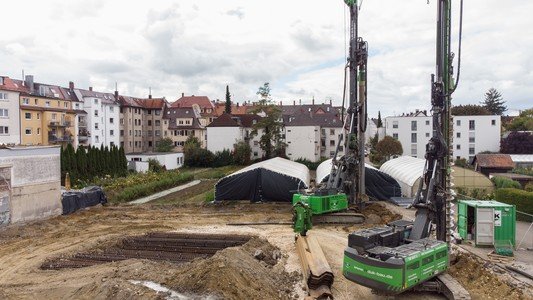

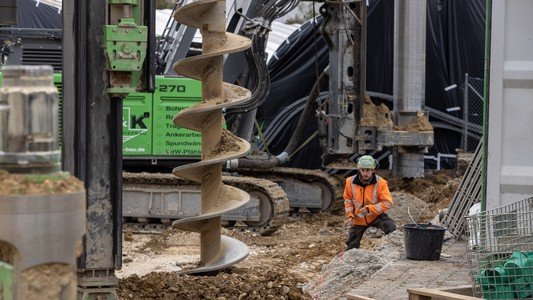

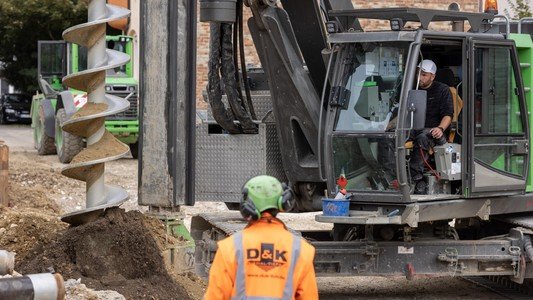

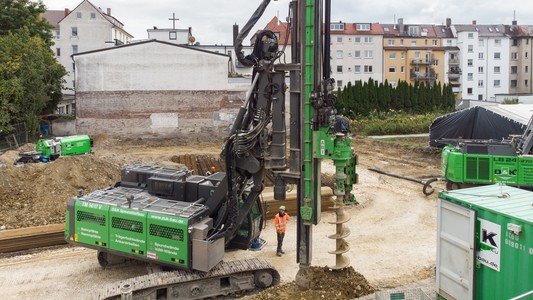

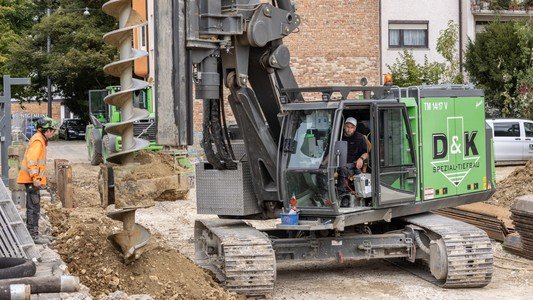

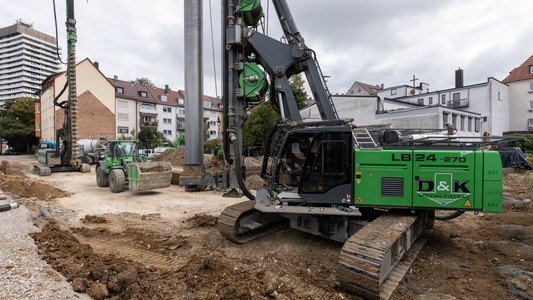

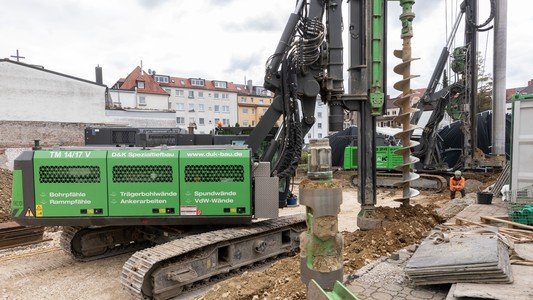

Ortbetonbohrpfähle Ø600 mit Pfahlängen bis 12,50 m

 ca. 550 lfdm

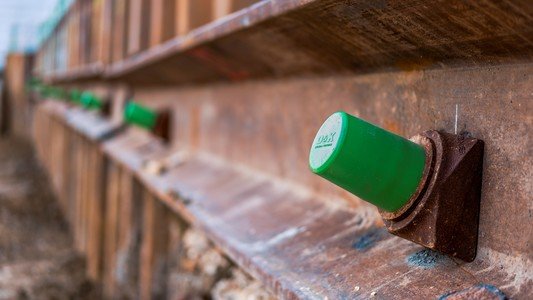

temporäre 4-Litzen-Verpressanker mit Einzellängen bis 14,00 m

 ca. 420 m²

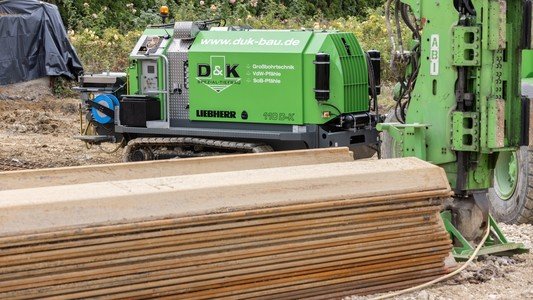

freistehende Stahlspundwand in Längen bis zu 8,00 m
Ausführung mittels Profile Typ Arcelor PU12 in S 355 GP


Leistungszeitraum:

 Juli 2021
