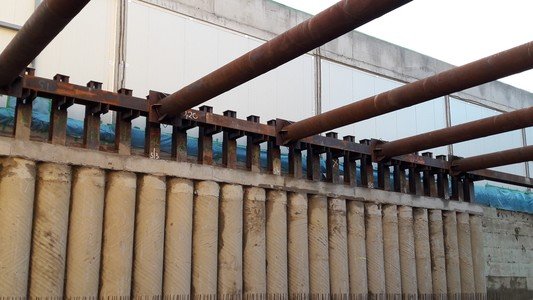

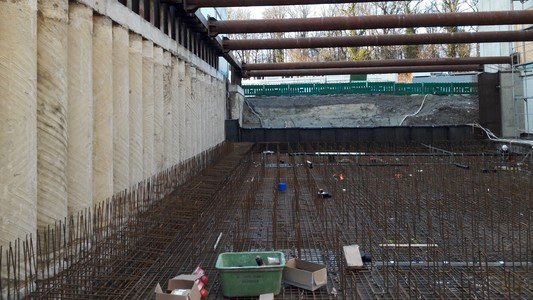

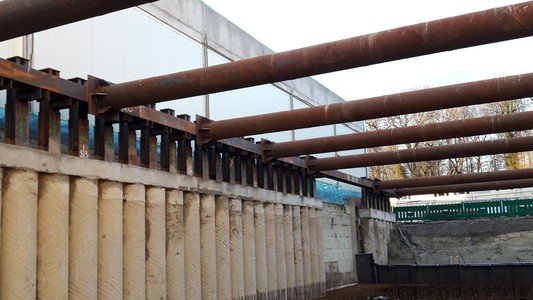

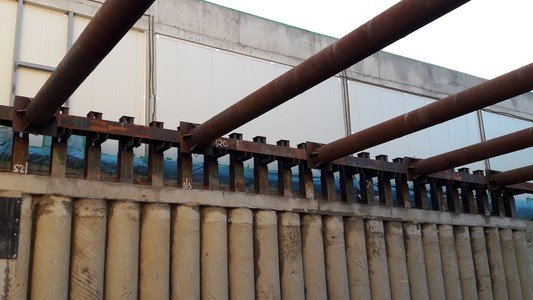

Tangierende Bohrpfahlwand mit Stahlrohraussteifung

Die Vetter Pharma Fertigung plant die Erweiterung des Standorts Ravensburg Süd. Das Erweiterungsgelände soll an das Firmengelände im Gewerbegebiet Mariatal in östlicher Richtung anschließen und bis zur Bundesstraße B30 reichen.

Für den Neubau der Produktionshalle zwischen zwei Bestandsgebäuden haben wir die notwendige Baugrubensicherung im Auftrag der Firma Matthäus Schmid aus Baltringen ausgeführt.

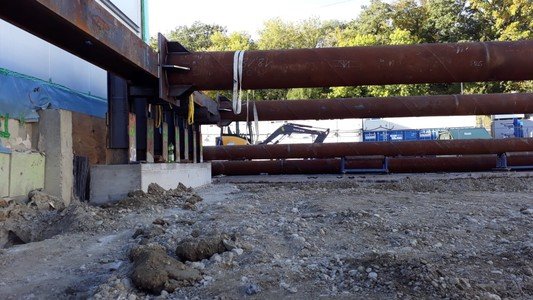

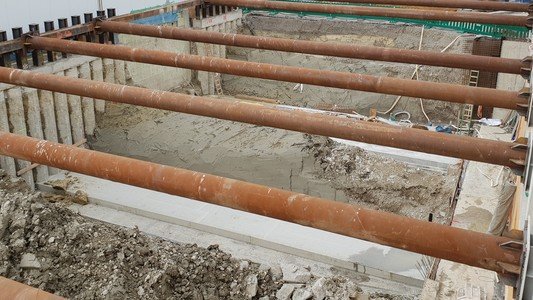

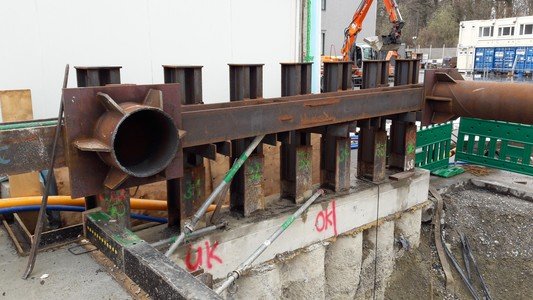

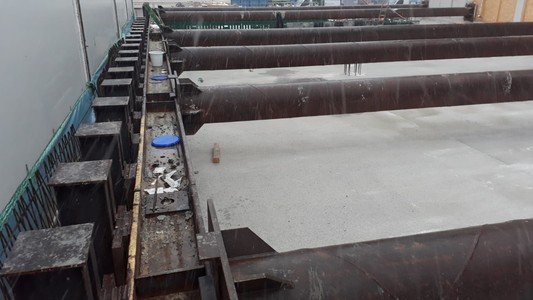

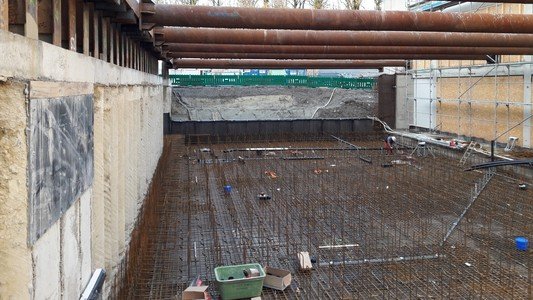

Die große Herausforderung bei der Herstellung der Baugrube, bestand in der erforderlichen Aussteifung aufgrund ihrer Tiefe. Als Systemlösung haben wir hier eine Kombination aus Stahlrohrsteifen und Steckträgern realisiert.

aktuelle Projektdaten:

ca. 10 to.
Stahlaussteifung für Bohrpfahlwand zur Baugrubensicherung

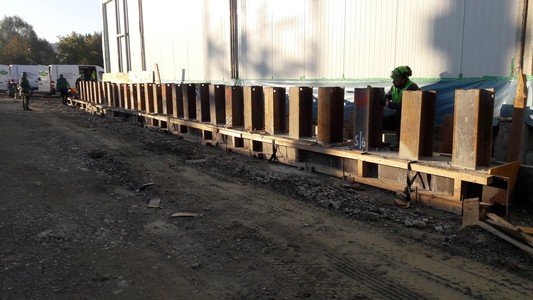

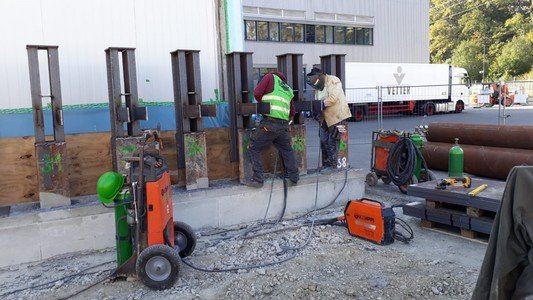

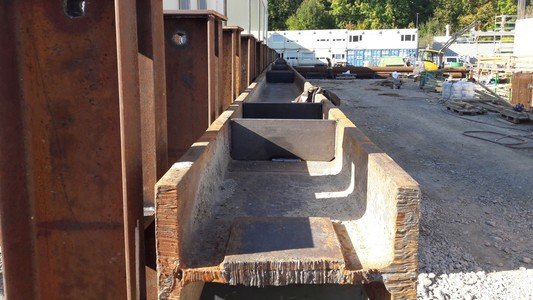

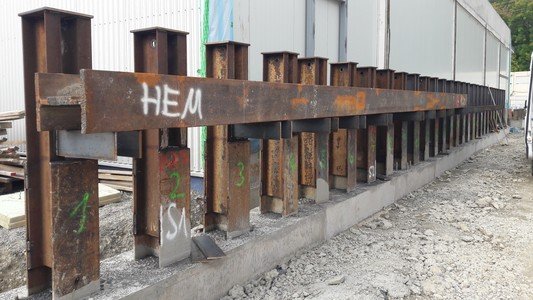

Ausführung mittels HEB400 und HEM400 in S 235JR

ca. 21 to.
Steifen in Längen bis zu 20,00m;

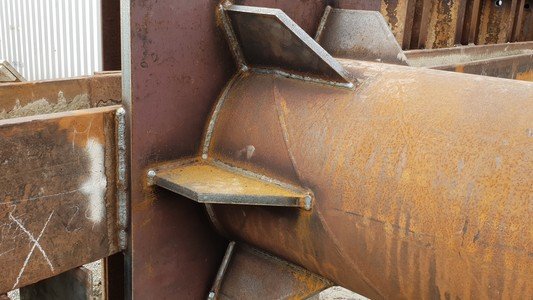

Ausführung mittels Stahlrohr Ø508x12 in S 235JR


Leistungszeitraum:

Juli 2018 bis
